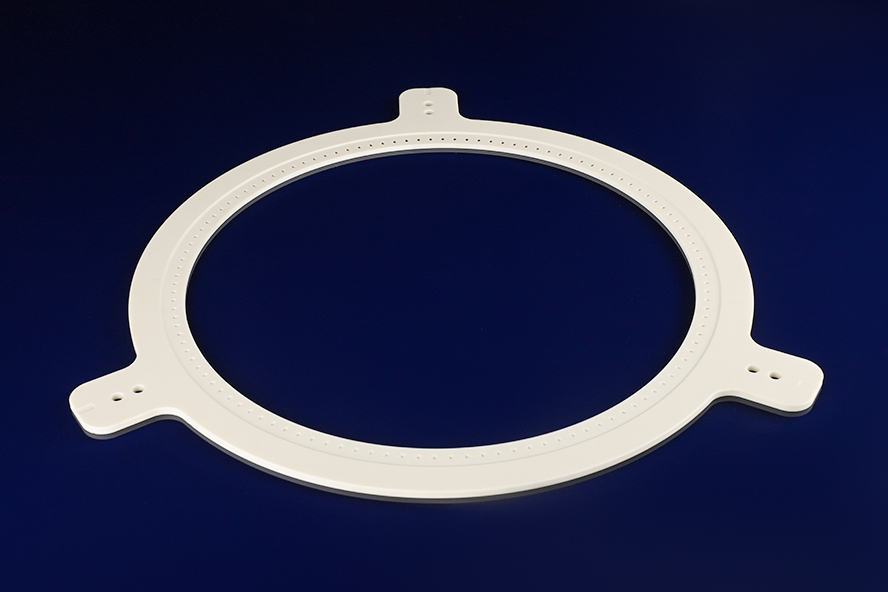

氧化鋁斜孔環

氧化鋁斜孔環

   斜孔結構的氧化鋁環作為半導體制造中的關鍵零部件，憑借其獨特的材料特性與創新設計，在高精度、高潔凈度的芯片生產環境中發揮著不可替代的作用。其應用價值主要體現在以下幾個方面：

一、 實現晶圓的精準溫控與均勻加熱
在化學氣相沉積（CVD）、原子層沉積（ALD）等關鍵工藝中，反應腔內的溫度均勻性直接決定薄膜質量。氧化鋁環（通常作為“工藝環”或“聚焦環”）是腔體內部的關鍵構件。通過在其內部設計精密、角度可控的斜孔，可實現工藝氣體的定向、均勻輸送，或作為加熱/冷卻流體的高效通道。這種結構優化了腔內熱場分布，確保了晶圓表面溫度的均一性與穩定性，從而提升薄膜沉積的均勻性與一致性。

二、 優化反應腔內的氣流與工藝穩定性
在等離子體工藝中，如刻蝕環節，氧化鋁環的斜孔結構能引導工藝氣體以特定角度和路徑流向晶圓表面。這不僅有助于形成更均勻的等離子體分布，提高刻蝕速率和均勻性，還能有效減少因氣流紊亂產生的顆粒污染。其本身優異的高純度、耐等離子體轟擊和低放氣特性，保證了在嚴苛的等離子體環境下長期穩定工作，不向腔內引入雜質，維持工藝的純凈度與可重復性。

三、 增強設備耐用性與維護效率
半導體設備需要長時間連續運行。氧化鋁環的高強度、高硬度及優異的耐腐蝕性，使其能承受頻繁的工藝循環、熱沖擊及化學腐蝕。精心設計的斜孔結構，在實現功能性的同時，也兼顧了構件的機械強度，減少了應力集中導致的裂紋風險。這種高可靠性延長了零部件的使用壽命，降低了設備非計劃停機頻率，從而提升了整條產線的綜合效率。

      斜孔結構的氧化鋁環將先進陶瓷的卓越性能與精密的流體/熱管理設計相結合，是支撐半導體制造向更高精度、更嚴苛工藝邁進的重要基礎部件。其應用直接關系到芯片生產的良率、效率與成本控制，是現代高端半導體裝備中不可或缺的一環。
