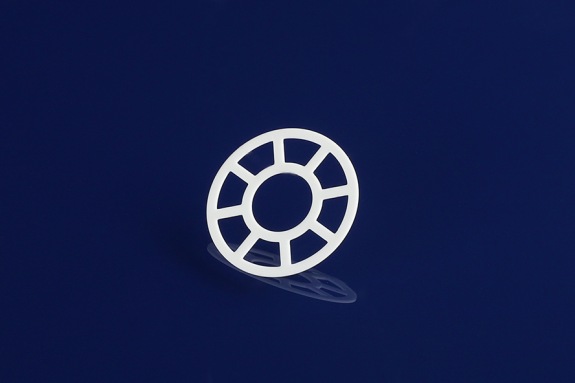

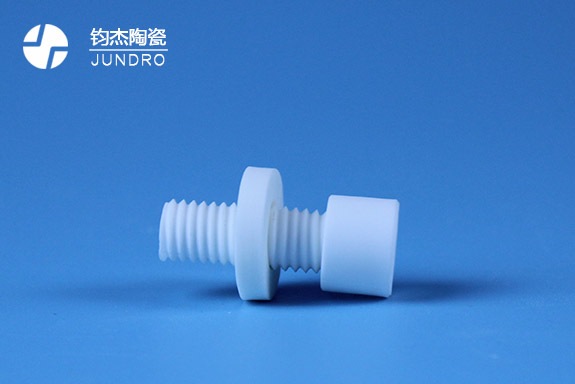

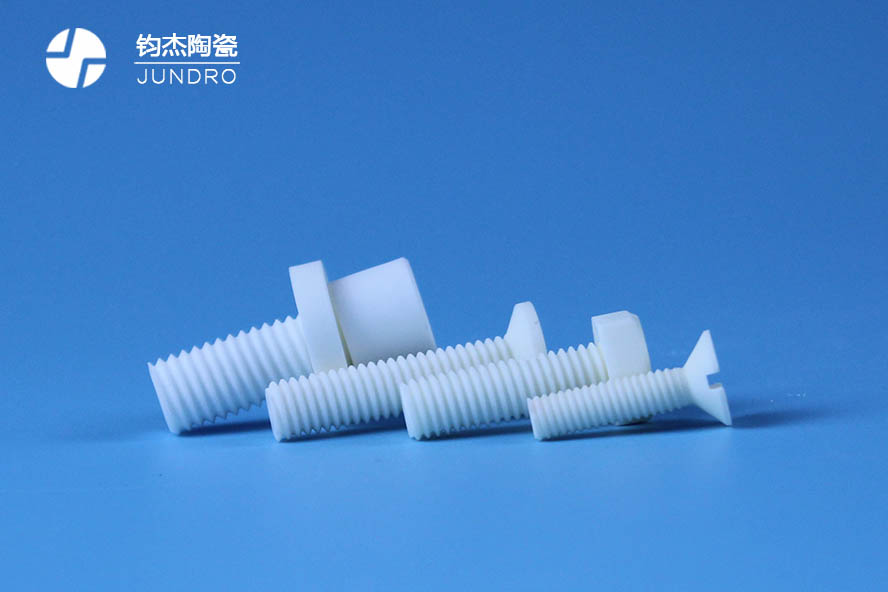

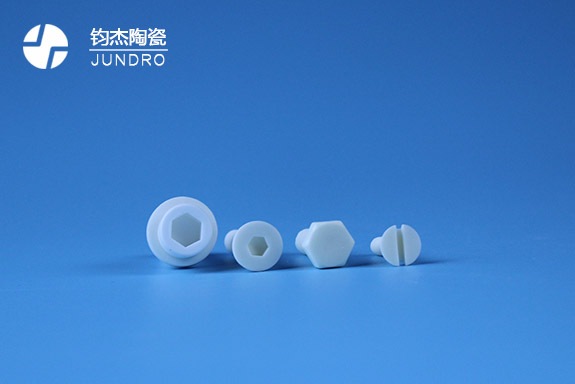

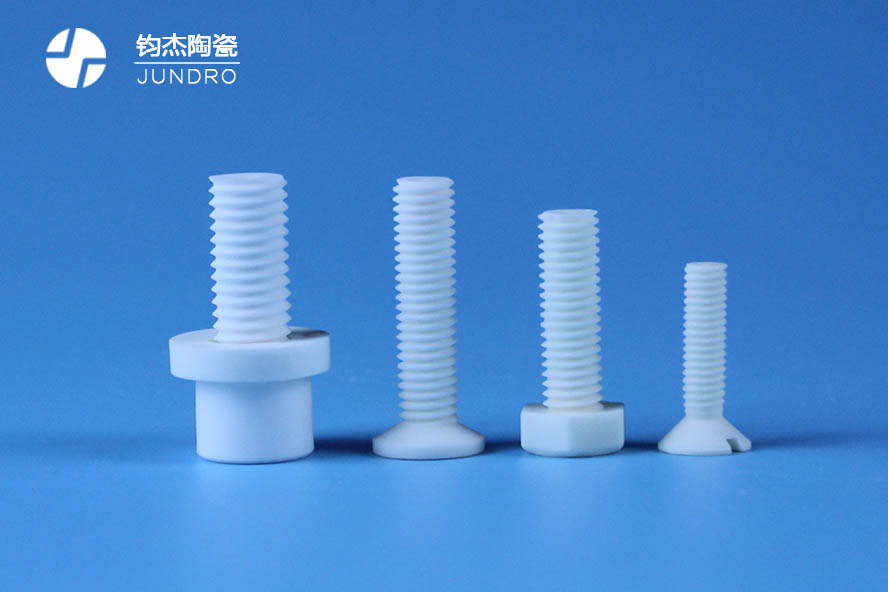

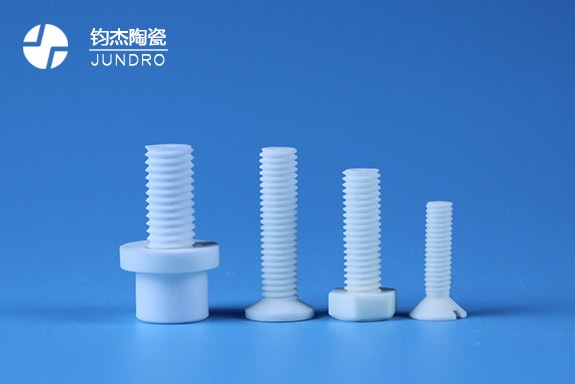

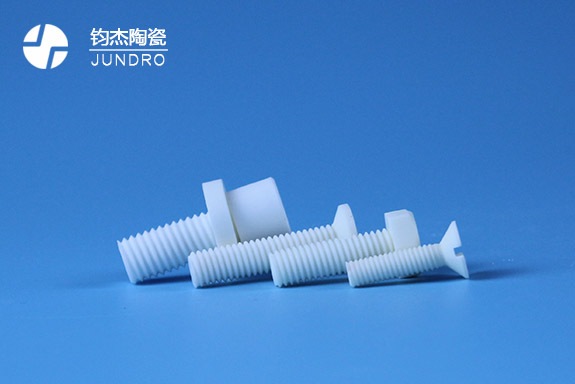

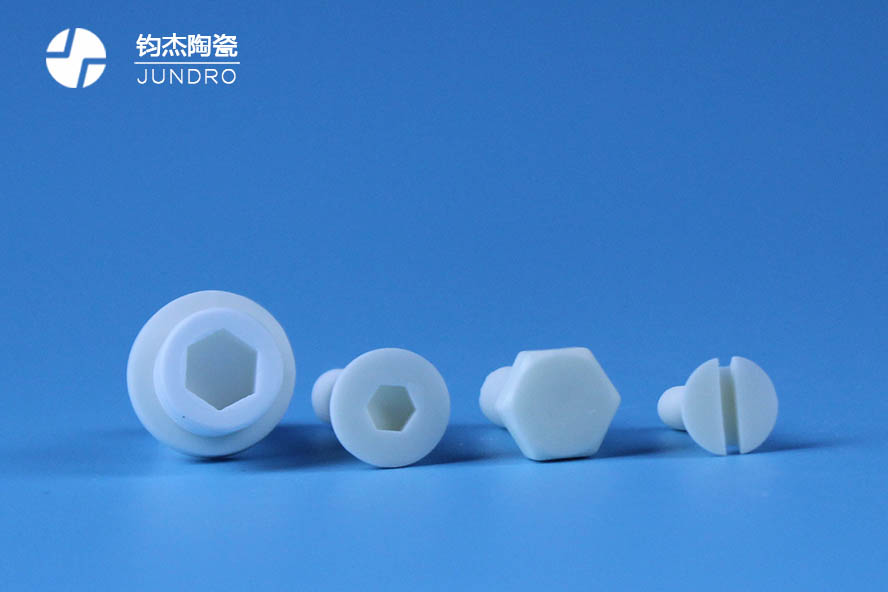

氧化鋁陶瓷結構件

一、為何選擇氧化鋁陶瓷？

氧化鋁（Al?O?，尤其是高純氧化鋁）之所以成為半導體設備的“寵兒”，源于其獨特的性能組合：

1. 極高的純度與低污染：半導體工藝對雜質極度敏感。高純氧化鋁（如99.6%、99.8%以上）自身放氣量極低，不會向腔體內釋放金屬離子或其他污染物，避免污染晶圓。

2. 優異的耐腐蝕性：能抵抗等離子體、鹵素氣體（如Cl?、F?）、強酸（如HF、HNO?）和強堿的侵蝕，這在刻蝕、清洗等工藝中至關重要。

3. 出色的耐高溫性：熔點高達2050°C，可在高溫（通常<1600°C）環境下長期穩定工作，適用于CVD（化學氣相沉積）、擴散、退火等高溫工藝。

4. 高硬度與耐磨性：莫氏硬度高達9級，僅次于金剛石和碳化硅，能承受晶圓傳輸、氣流沖刷帶來的磨損。

5. 良好的機械強度：雖然脆性相對較大，但通過結構設計和工藝優化，仍能提供足夠的結構支撐。

6. 優異的電絕緣性：在高溫、高頻環境下仍能保持出色的絕緣性能，可用于射頻窗口、絕緣支柱等。

7. 相對較低的成本：與氮化鋁（AlN）、氧化釔（Y?O?）等更高級的陶瓷相比，氧化鋁的原料和制造成本更低，性價比極高。

二、主要應用場景與部件

氧化鋁結構件廣泛應用于半導體前道制造的各主要設備中：

1. 刻蝕設備

• 聚焦環 / 約束環：包圍晶圓，用于約束和控制等離子體形狀，確保刻蝕均勻性。這是氧化鋁用量最大的部件之一。

• 氣體分配板 / 噴淋頭：將工藝氣體均勻分散到反應腔內，通常需要精密的氣孔設計。

• 腔室內襯 / 保護襯板：覆蓋金屬腔體內壁，防止腔體被腐蝕，并減少金屬污染。

• 絕緣柱 / 射頻窗：用于電氣隔離和傳輸射頻能量。

2. 化學氣相沉積設備

• 工藝管 / 爐管：在高溫爐管式CVD中，作為承載晶圓并進行反應的容器。

• 舟臂 / 槳葉：用于承載和傳送晶圓籃進出高溫爐管。

• 擋板 & 勻氣板：優化反應腔內的氣流分布。

3. 離子注入設備

• 束流通道襯里：保護金屬通道免受高能離子束的濺射和磨損。

• 絕緣件與夾具：用于固定和隔離不同電位的部件。

4. 晶圓傳輸與熱處理設備

• 機械手臂末端執行器：直接接觸晶圓的拾取爪，要求高潔凈、低摩擦、不劃傷晶圓。

• 滾輪 & 導軌：在傳輸系統中引導和移動晶圓。

• 退火爐承載器：在快速熱退火過程中承載晶圓。

5. 清洗與濕法工藝設備

• 花籃 / 卡匣：在清洗槽中盛放晶圓，需要耐受各種化學藥液的長期浸泡。

• 噴嘴 & 管道：輸送腐蝕性化學液體。

三、關鍵制造技術與要求

半導體級氧化鋁結構件的制造遠非普通陶瓷可比：

1. 粉末純度：使用亞微米級、超高純度的氧化鋁粉末（Na、K、Fe等雜質含量極低）。

2. 成型工藝：

   • 干壓成型：用于形狀簡單的部件。

   • 等靜壓成型：用于形狀復雜、要求高密度均勻性的部件。

   • 注塑成型：適合大批量、形狀極其復雜的精密部件。

3. 燒結技術：在高溫（>1600°C）下進行精密燒結，控制晶粒生長，以達到所需的密度、強度和微觀結構。

4. 精密加工：燒結后的陶瓷硬度極高，需使用金剛石工具進行磨削、研磨、拋光，以達到微米級的尺寸精度和超光滑表面（Ra可達0.02μm以下）。

5. 清洗與檢測：經過多道超精密清洗（如超聲波、兆聲波清洗），去除所有加工殘留物。最終需經過嚴格的尺寸、外觀、純度（如GD-MS元素分析）、顆粒度等檢測。

四、發展趨勢

• 更高純度與更優性能：為適應更先進的工藝節點（如3nm、2nm），對陶瓷件的純度和抗等離子體腐蝕性能要求不斷提高。

• 表面處理技術：通過表面涂層（如氧化釔涂層）或釉面處理，進一步提升其抗腐蝕和抗顆粒附著能力。

• 復雜一體化設計：將多個功能部件集成設計成一個復雜的陶瓷整體，減少組裝帶來的污染和弱點。

• 成本控制：在滿足性能的前提下，通過優化設計和制造流程降低成本。

• 競爭與替代：在極端腐蝕環境中，氧化釔（Y?O?）、氮化鋁（AlN）等材料逐漸成為更高性能的選擇，氧化鋁需要在性價比優勢區段鞏固地位。

    在半導體設備這個精密至極的領域，氧化鋁結構件是保障設備長期穩定運行、確保晶圓制造良率的關鍵基礎材料之一。它完美地平衡了純度、耐腐蝕、耐高溫、絕緣和成本等多方面要求，是現代半導體工業不可或缺的“幕后英雄”。隨著半導體技術的持續進步，氧化鋁材料及其制造工藝也將不斷演進，以滿足未來更嚴苛的挑戰。
